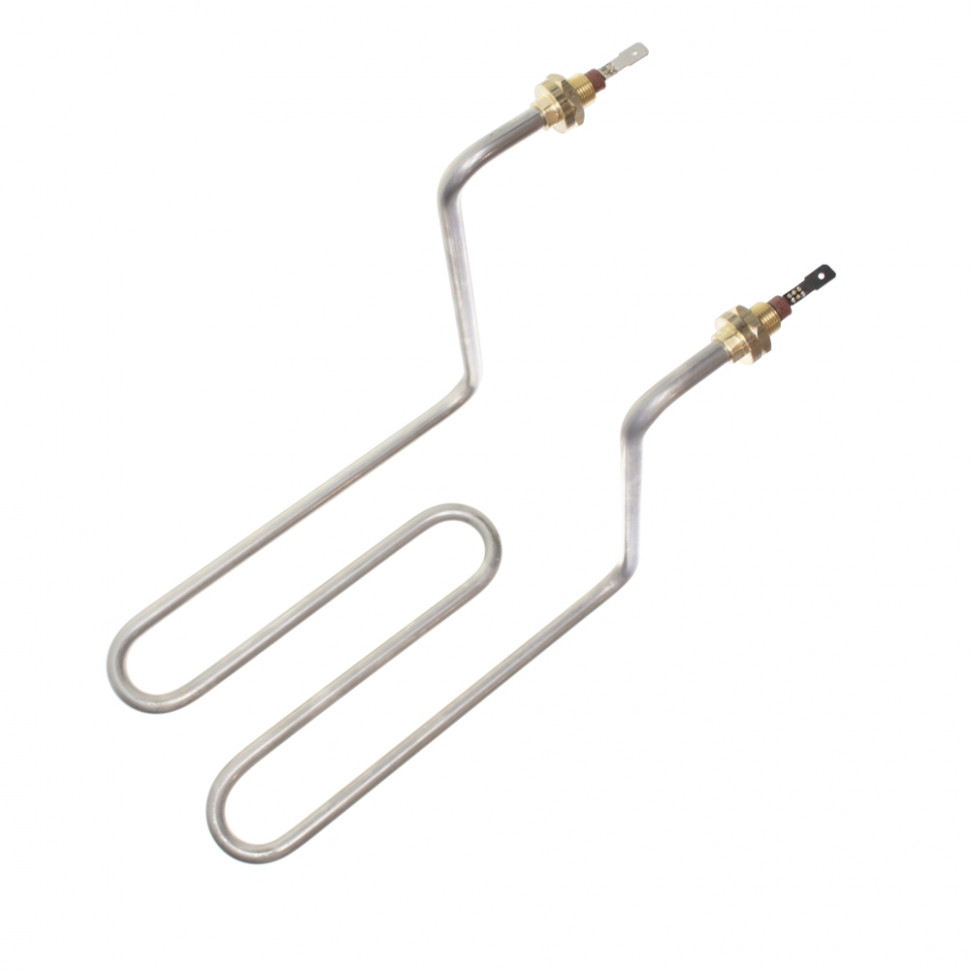

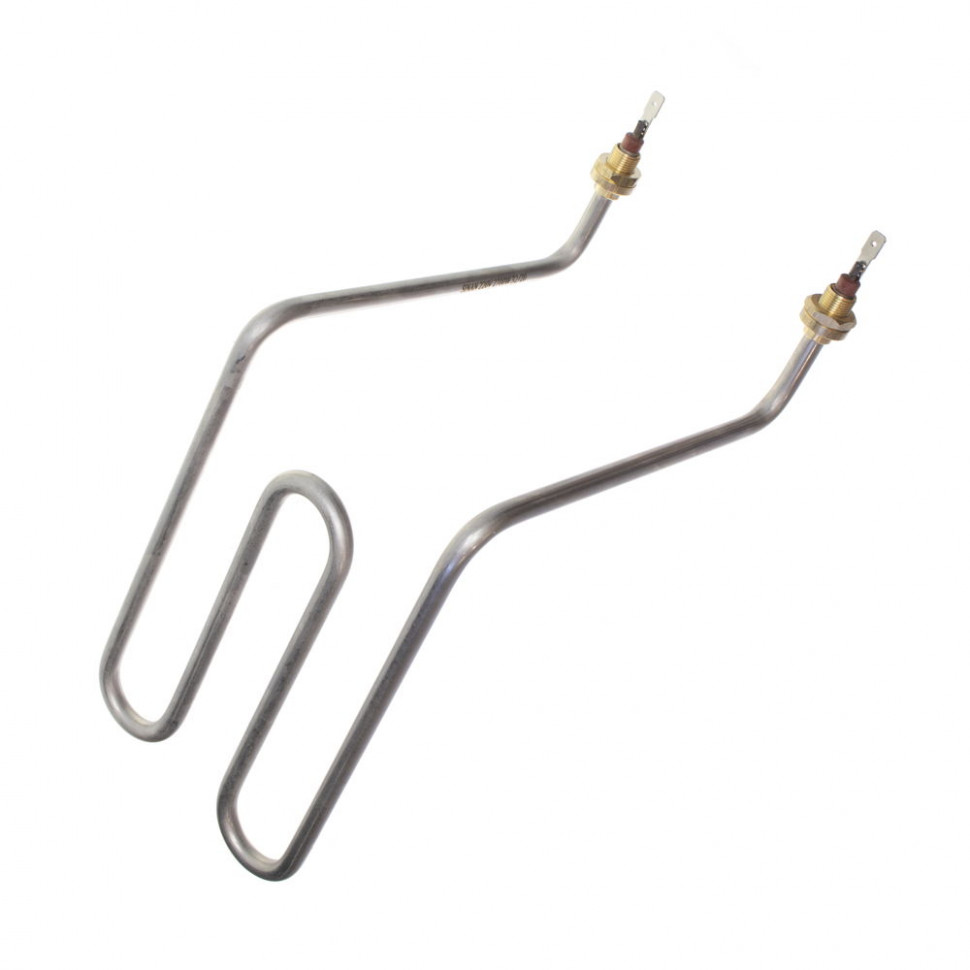

Элек. ТЭН д/фритюра 2,7 D8,5 L245x120x185мм м/о100 220В шц.монт/гайка (48271)

 Масляные трубчатые электронагреватели предназначены для нагрева жиров, масла, битума и других жировых соединений. Нагрев пищевых и технических масел возможен в различных емкостях: в ваннах, цистернах, фритюрницах, масляных радиаторах и т.д. Масляные нагреватели по своим свойствам несколько схожи с водяными ТЭНами, но, при сходных размерах, они обладают более низкой мощностью. Обусловлено это тем, что на оболочке ТЭНа в масле температура не может превышать 250°С, так как при большей температуре масло начнет гореть, а этого допустить нельзя. Соответственно, чтобы достичь заданного значения температуры – следует уменьшить удельную мощность ТЭН до 3 вт/см2.

ТЭН масляной, мощность 2,7 кВт. углеродистая сталь.

 ТЭНы масляные могут быть диаметром 6,5; 8; 10; 13 мм. Также тэны масляные оснащаются штуцерами с резьбой М22х1,5 или G1/2” для ТЭН диаметром 13 мм, резьбой М22х1,5, G1/2”, М18х1,5, М16х1,5, М14х1,5 для ТЭН диаметром 8 и 10 мм.

 Масляные ТЭНы представляет собой металлический корпус-трубу, внутри которой запрессована в наполнитель спираль из проволоки высокого омического сопротивления, соединенная с контактными стержнями, снабженными с внешней стороны контактными устройствами. Торцы  масляного  ТЭНа  заполнены  герметиком.  Между торцом трубы и контактным устройством тэнов для масла установлен изолятор.

 Сопротивление изоляции масляных тэн в холодном состоянии 0,5 МОм (не менее). ТЭНы масляные оснащенные штуцерами, выдерживают давление 1,18*105 Па.


Изготавливаем любые тэны под заказ - тел: 8-923-460-00-06.

Цена: 2 175.00 рублей

Характеристики
Инструкция по монтажу
Детальная информация
Цена 2175,00
Мощность 2,7 кВт
Напряжение 220 В
Производитель Россия
Высота 185 мм
Материал Углеродистая сталь
Ширина 120 мм
Применение Для фритюрниц
С этим товаром рекомендуем:

Масляные ТЭНы изготавливаются по стандарту ГОСТ 13268-88.масляных ТЭН для нагрева жидкости:


Запрещается проводить осмотр или ремонт ТЭН для масла находящихся под напряжением. Корпус каждого масляного ТЭН на объекте должен быть надежно заземлен. ТЭН для масла с маркировкой (Z) может быть использован для нагрева масла (Z). Активная часть ТЭН масляных должна полностью находиться в рабочей среде. Масляные нагреватели по своим свойствам несколько схожи с водяными ТЭНами, но, при сходных размерах, они обладают более низкой мощностью. Обусловлено это тем, что на оболочке ТЭНа в масле температура не может превышать 250°С, так как при большей температуре масло начнет гореть, а этого допустить нельзя. Соответственно, чтобы достичь заданного значения температуры – следует уменьшить удельную мощность ТЭН до 3 вт/см2.

Крепление ТЭН масляного производится при помощи специальной арматуры, штуцеров, фланцев, кронштейнов, зажимов, скоб. Крепление должно исключить самопроизвольную вибрацию масляного тэн. Запрещается крепить тэны масляные за изоляционные втулки и контактные стержни. Ставить арматуру на ТЭНы масляные следует механически или пайкой припоями с температурой плавления до 230 ° С. Паять масляные тэны нужно на расстоянии 30-40 мм от торца корпуса. Перед монтажом ТЭН для масла на объектах необходимо удалить с корпуса консервационную смазку. По мере надобности протереть изоляционные втулки на тэны масляные и контактные стержни от грязи и пыли.
Проверяйте сопротивление изоляции на тэны масляные, величина которого должна соответствовать. Если после транспортирования, хранения или длительного нерабочего состояния в процессе эксплуатации сопротивление изоляции масляных ТЭН уменьшится ниже нормы, то тэны для масла необходимо высушить при температуре 120°С или путем подключения на 1/3 номинального напряжения до восстановления сопротивления изоляции в течение не более 6 час. Монтировать тэны масляные на объекте следует согласно “ Правилам устройств электроустановок”.




Обслуживание и хранение ТЭН масляных:



Необходимо периодически удалять загрязнение с изоляционных втулок и контактных стержней масляных тэн. Следить за креплением тэн для масла и вовремя устранять ослабление. Не допускать попадания масла на изоляционные втулки и контактную часть тэнов масляных.
Условия хранения ТЭН для масла по группе условий хранения 1(Л) ГОСТ 15150-69. ТЭНы масляные должны храниться в помещениях при температуре не ниже плюс 5°С и не выше +40°С, относительной влажности воздуха не более 80% при +25°С и при более низких температурах без конденсации влаги. Вариант временной противокоррозионной защиты на масляные тэны ВЗ-1 согласно ГОСТ 9.014 - 78. Вариант внутренней упаковки тэнов масляных-ВУ-0 согласно ГОСТ 23216-78. Условия транспортирования на тэны для масла в части воздействия механических факторов – по группе С ГОСТ 23216-78.



Комплектность продажи ТЭН масляного:


1. ТЭН масляной. 2. Паспорт масляного тэна (на партию ТЭН для масла одновременно направляемую потребителю). 3. Упаковочный лист на тэны масляного типа.


Пример расшифровки ТЭНов:


ТЭН120 А13/5,0 Р 220, U-обр, м/ц 73 где:

120 – длина в развернутом виде (см)

А – глубина заделки шпильки (А – 40 мм, В – 60 мм и т.д.)

13 – диаметр трубки (мм)

5,0 – мощность (кВт)

Р - рабочая среда

220 – рабочее напряжение (В)

U – обр – форма

м/ц 73 – межцентровое расстоянием (мм)


ТЭНы изготавливаются:

- длина до 3 метров

- диаметр трубки 8,10,13 мм

- любой формы

- материал – сталь, нержавеющая сталь.


Нагреваемые среды:

O – воздух, движущийся со скоростью не менее 6м/с

S – спокойный воздух

L – для литейных форм

P - вода

Z – масло
